一、企業概況

山東七星實業有限公司是山東省科技廳認定的高新技術企業，是新型建材產品及其裝備研發、生產和項目推廣應用為一體的綜合性實業公司。生產基地坐落于風光秀麗、環境宜人的濟南市華山工業園內。七星公司長期從事新型墻體材料、建筑材料設備的研制開發、生產和銷售，近年來自主研發的水泥粉煤灰發泡設備和輕質空心墻板設備、 QX外墻保溫模板及其生產線，新型水泥煤灰復合夾心輕質隔墻板、硅鈣板復合聚苯顆粒墻板及其生產線，，建筑節能與結構一體化技術---QX混凝土復合自保溫砌塊及其全自動生產線，已廣泛應用于建筑領域，對中國建筑節能事業的發展做出了突出貢獻。

二、輕質墻板的前景

輕質墻板作為一種新型的建筑內圍護墻材，具有綠色環保、增加使用面積，減輕墻體自重，使用功能，降低建筑綜合造價，提高建筑施工效率等特點。在國外，此類墻體材料在建筑中占很大使用比例（如下表）。但由于我國建筑業長期使用粘土實心磚，加之裝卸式建筑和毛坯房建筑模式尚未普及開來，輕質墻板使用率不高，近幾年，在國家政策的推動下，輕質墻板的使用率

三、什么是輕質墻板？

輕質墻板的定義： 輕質墻板是建筑用輕質隔墻條板的簡稱，是指采用輕質材料或輕型構造制作，兩側面設有榫頭榫槽及接縫槽，面密度不大于標準規定值。用于工業與民用建筑的非承重內隔墻的預制條板，所使用的原料應符合 G/T169-2005標準。

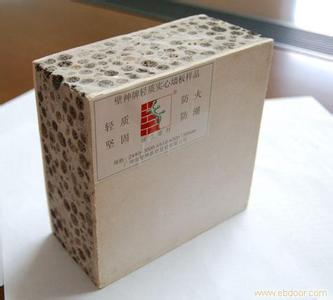

四、輕質墻板的分類

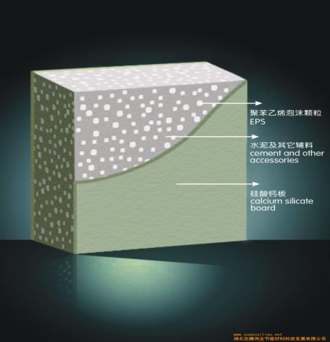

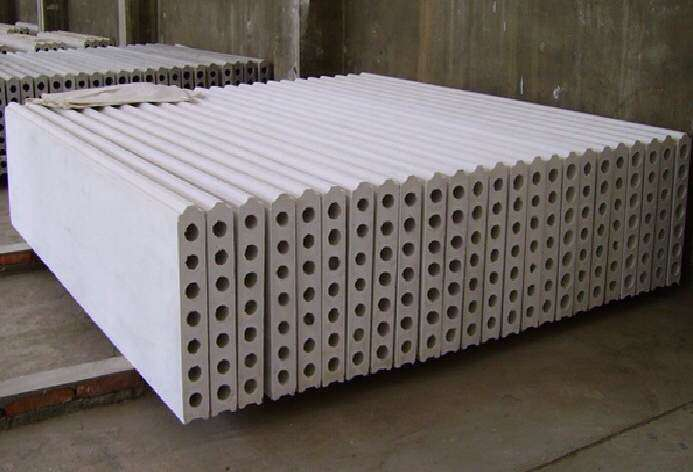

按斷面結構分 1、空心條板（代號：K）——沿板材長度方向留有若干貫穿空洞的預制條板。結構見下圖 2、實心夾心條板（代號：S）——用同類材料制作的無孔洞預制條板。 3、復合條板（代號：F）——由兩種或兩種以上不同功能材料復合而成的預制條板。

五、 輕質墻板的優點

一、經濟性

1）降低荷載，減少基礎結構造價 輕質墻板質量輕、其容重為400㎏/m3～600㎏/m3僅為普通磚墻容重的一半甚至三分之二。如果一幢建筑物從基礎結構設計上就開始考慮輕質墻板，可大大減輕建筑荷載、減少結構和建筑主體造價，而且優化梁柱結構，室內整體布局更趨合理，提高使用性能。

2）體薄，增大使用面積        板墻墻面平滑，整體性好，加上無須批蕩，可增加室內使用面積         按國家建筑隔墻條板的規范，用輕質墻板90mm和100mm的板分別可替代傳統的120mm厚和180mm厚的磚墻。90mm厚的輕質墻板與120mm的磚墻加抹灰后的厚度160mm相比足足少了70mm，顯而易見，使用輕質隔墻板，建造13m的墻體可增加1m2的使用面積，使用率增加3%-5%，所增加的使用面積價值遠高于墻板造價，所以輕質墻板非常適合于商鋪及住宅的隔墻及分戶。

 二、輕質、高強的特性

輕質墻板容重是傳統磚墻砌體容重的一半?？箟簭姸?ge;5MPa?？筛鶕蛻粜枨?，加入防腐的長短纖維為骨架，漿料硬化后與纖維凝為一體，大大增強了水泥的抗折、抗沖性能，生產出抗壓強度5 ～ 8MPa，容重400㎏/m3 ～600 ㎏/m3的墻板。

三、優異的防火、保溫性能

輕質墻板是以輕質陶粒作混凝土骨料。陶粒由于內部多孔，故具有良好的保溫隔熱性，用它配制的混凝土熱導率一般為0.3～0.8W/（m•k），比普通混凝土低1～2倍。所以，陶粒建筑都有良好的熱環境。 耐火性好，其耐火性是普通混凝土的四倍多 90mm墻板防火≥2.0小時； 100mm墻板防火≥3.0小時。

四、良好的防水、防潮性能

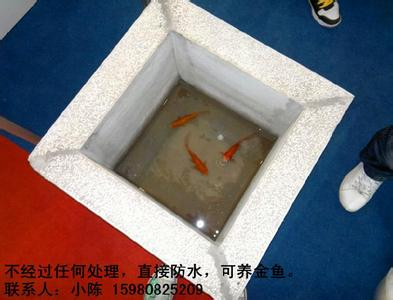

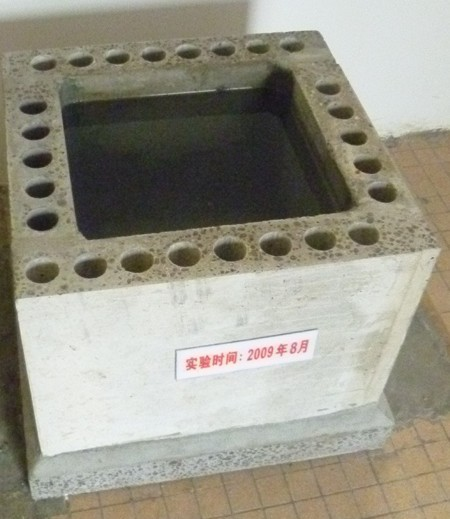

輕質墻板屬于輕質骨料鋼筋混凝土產品，板材自身具備防水、防潮性能，可用于廚房、衛生間、地下室等潮濕區域且墻板不會出現因吸潮而松化、變形、強度下降等現象。實驗證明，墻板能在無任何飾面的情況下，用水泥粘結的池體裝滿水后，墻板背面能保持干燥不留任何痕跡，在潮濕天氣里墻面也不會出現冷凝水珠，而一般砌體不能防潮，時間久了會產生批蕩層剝離現象。    墻板的榫接設計采用無收縮砂漿堵塞連接縫，并用高強纖維網帶于兩面覆蓋板縫，因此墻身整體具有良好的防水、防潮性，符合英標BS4315的防漏測試要求。

 五、隔音、環保性能

根據墻體厚度和表面處理方式不同，墻體可隔音40-60分貝。同時它也是一種良好的吸音材料。由于加入空氣，大大提高了產品的隔音效果?？筛鶕蛻舻男枨箦H，通過特殊設計，生產隔音量達到50～53dB的墻板。        輕質墻板百分之百不含對人體有害物質，滿足國家標準GB6566-2001«建筑材料放射性核素限量»標準，使用范圍不受任何限制，為國家權威部門認證的綠色環保建材。

六、施工便捷、可重復使用

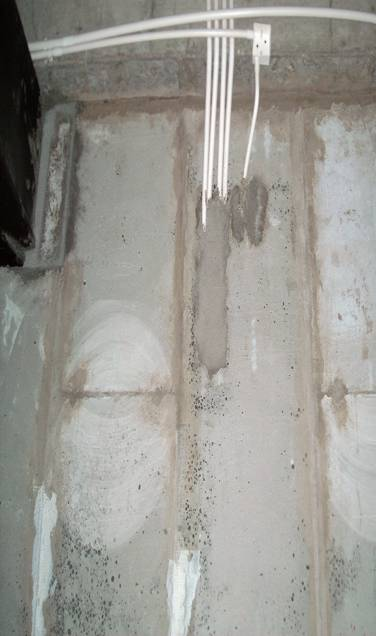

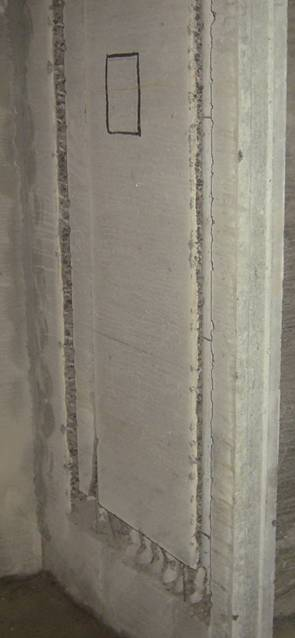

輕質墻板是裝配式施工,所有管線、燈喉都可在場內預埋，運輸簡潔，安裝方便。在施工現場可根據要求任意開洞、切割、回填，而不影響墻板結構穩定性；且內有貫通圓孔，方便水電管線的安裝隱埋。施工效率是一般砌體的數倍。

安裝一塊墻板1.6㎡=砌筑111塊標準黏土磚 + 3.2㎡（雙面）批蕩，2名工人每天平均安裝25塊墻板（40㎡），即等于砌筑2770塊磚加80㎡批蕩（抹灰）?？梢钥闯銎龃u加批蕩所花的時間是安裝墻板的數倍。

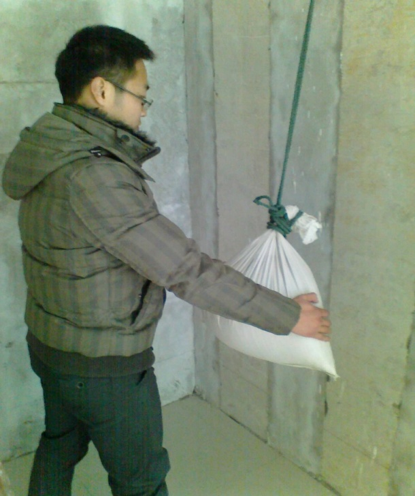

七、吊掛性能突出

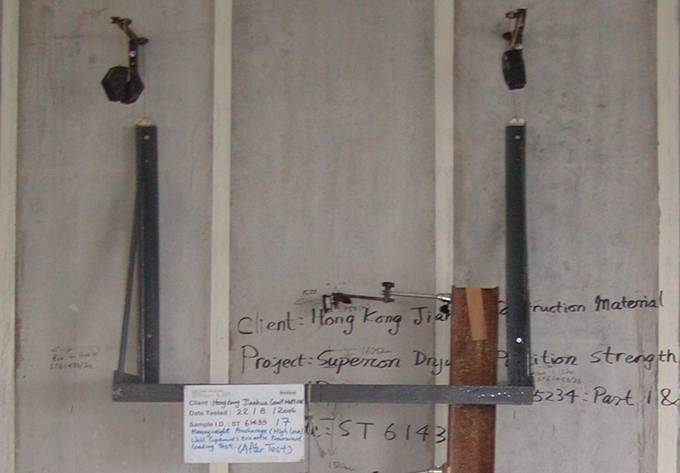

單點吊掛力≥1000N      輕質墻板的任何一點都可用錨固螺絲安裝櫥柜，亦可釘掛，及外掛大理石、空調機等，單點吊掛力達到98Kg以上。根據英標BS 5234做懸掛測試，懸掛力達到300Kg，錨固件保持原位，無松動或脫落。

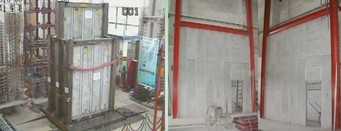

八、抗撞擊性能

輕質墻板按照英標BS 5234的測試方式，安裝重60kg的門，連續關門撞擊100次，墻體未有損傷，門框最大位移≤1mm，配件無松動、脫離。

九、抗震性能好

輕質墻板由陶?；炷良愉摻顫沧⒍?，陶?；炷劣捎谫|量輕，彈性模量低，抗變形性能好，故具有較好的抗震性能。

輕質墻板為裝配式施工，板與板榫接成整體，經測試抗沖擊性能是一般砌體的1.5倍；用鋼結構方法錨固，墻體強度高，可做層高、跨度大的間隔墻體；整體抗震性能高于普通砌筑墻體數十倍，能滿足抗震烈度8級以上建筑要求，即使是在大跨度、斜體墻體等特殊要求部位中應用，同樣有很好的表現。

十、耐久、抗老化性能

墻板由輕骨料混凝土配增強筋一次成型，與現澆鋼筋混凝土框架結構相同。因此其對外界氣候、溫度和濕度變化的反應與結構主體完全同步，使用壽命亦相同。

七、獨特的生產工藝配方

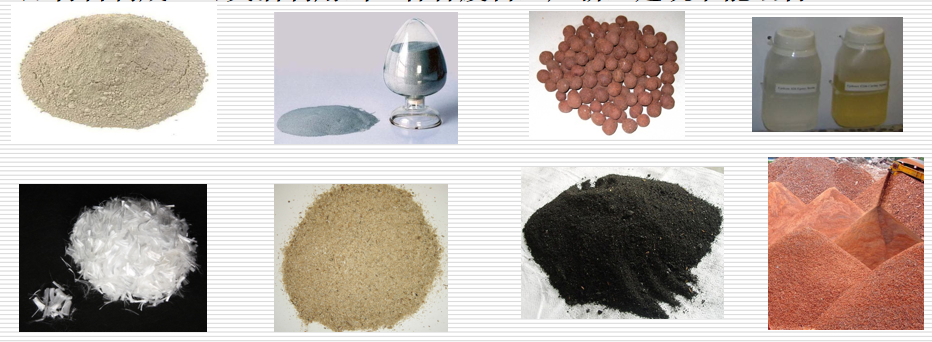

輕質墻板的生產原料

輕質墻板是輕質陶?；炷量招膲Π?，由水泥、粉煤灰、輕質陶粒、爐渣、水渣灰、礦渣、鋸末、秸稈、發泡劑、增強纖維及水等原材料制成，可靈活利用當地各種廢料生產新型建筑節能墻材。

   八、生產工藝              墻板產品尺寸規范，表面平整，材料均勻，結構密實，性能穩定，具有獨特優越性，既保持混凝土的各項優越的物理性能，更兼顧陶粒隔熱、保溫、吸聲等特性，非常適合用于當今建造節能型建筑。

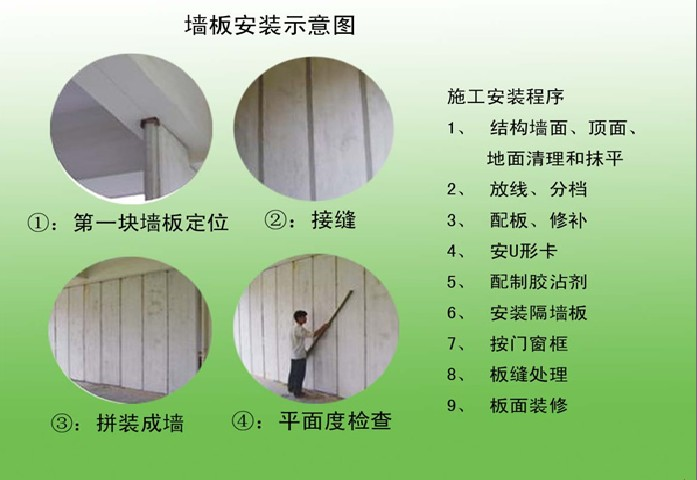

施工工藝1

施工工藝2

八、生產及工程應用案例

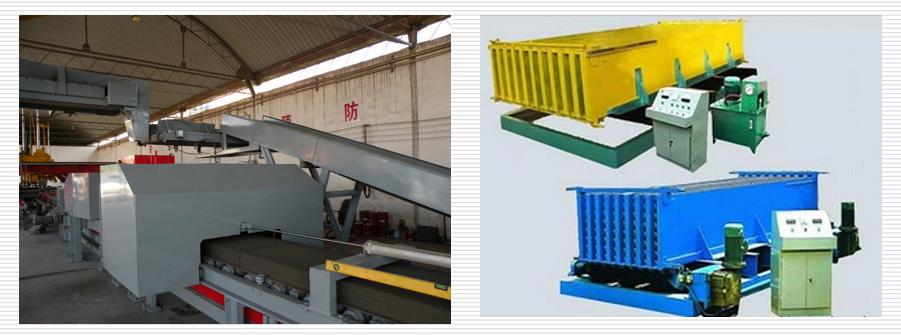

九、QX-20塊RGC輕質墻板生產線

設備特點：

（1）自動化程度高，采用液壓開合模、自動溫控系統：單機每次產出20塊輕體墻板，精確度高，凹凸槽一次成型。采用我廠研制的新型墻板設備，在以往老設備的基礎上加以改進，改進后的新型設備產量比老式設備增加一倍，并且凹凸槽一次成型，生產出的產品表面光潔，尺寸標準精確，徹底解決了老設備產量低、易漏漿、易生繡、脫膜難等問題。

（2）可生產實心板，空心板，夾心板，如水泥灌注的空心板，硅酸鈣板加聚丙顆粒的夾心板，中間放發泡水泥板，灌注水泥漿料的夾心板，整體物理發泡的實心板，水泥加聚丙顆料的實心板等，一機多用。并且公司最新研制的早強，增強雙效的添加劑，普硅水泥可在五個小時脫模，達到日產二個周期的效果，后期強度增加百分之十，如使用快硬水泥效果更佳。

（3）該設備可生產產品長度為3-3.5米，寬度為60公分，厚度可調60mm-200mm均可生產，也可根據客戶要求調整尺寸。

（4）成型模腔結構剛度大，制板精度高，厚度準．平整度好；

（5）塑料芯管內襯金屬管，經久耐用，免沖洗，電動抽管省工省時；

（6）一機多用，滿足各地區不同原材料生產需要，適合生產GRC、菱鎂、硫酸鎂、石膏、陶粒、復合夾心板，實心板等多種輕質板材；

（7）設備、技術成熟，穩定可靠，耐久性好；

十、生產線設備系統描述

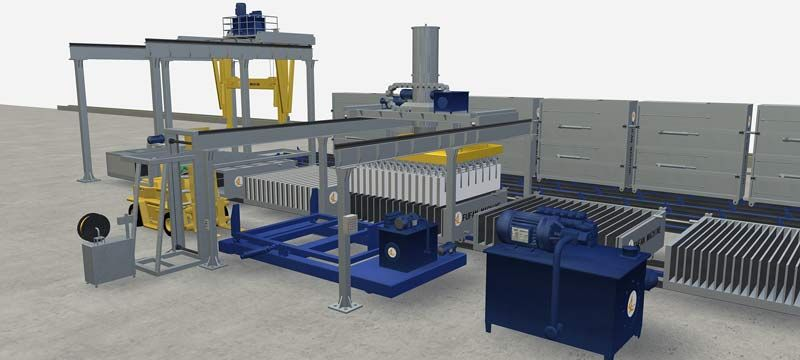

該生產線由主機系統、自動計量系統、攪拌系統、發泡系統、泵送系統、抽管系統、吊板系統、碼垛系統等組成。

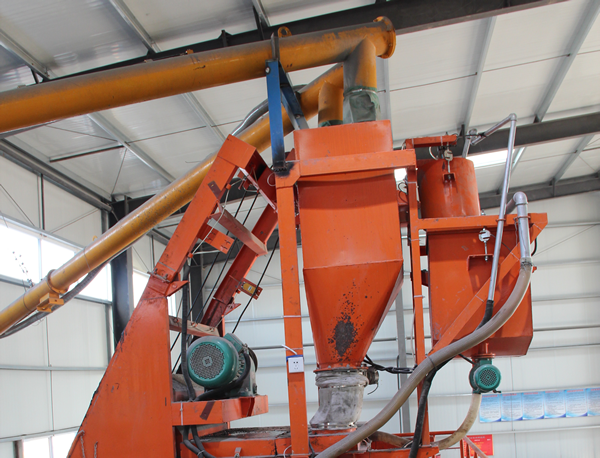

自動計量系統

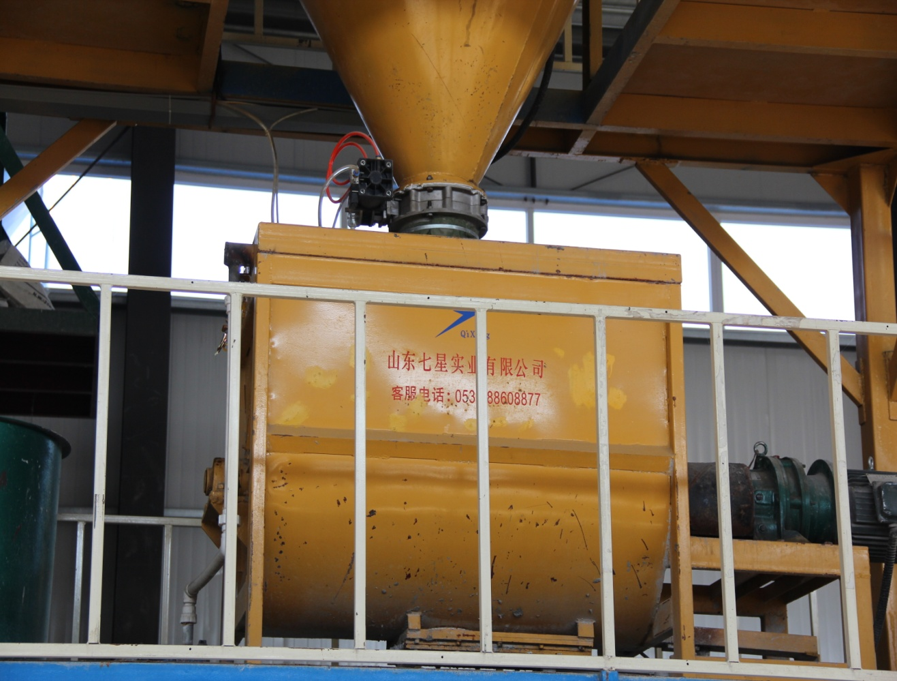

攪拌系統

吊板系統

碼垛系統

1、單位成本（以90mm厚粉煤灰輕質隔墻板為例） 玻璃纖維布：1元/m2；  水 泥：16.5元/m2； 粉煤灰：1.75元/m2； 膨脹珍珠巖：1元/m2； 外加劑：0.8元/m2 管理費：0.5元/m2； 人工費：1.2元/m2； 水電費：0.5元/m2； 設備折舊費：0.5元/m2； 廠房租金：0.5元/m2； 企業整體稅賦：2元/m2； 綜合成本：26.25/m2。

2、利潤分析   參考售價：48-75元/m2；   年產值：30萬m2×48元/ m2=1440萬元。       年利潤：30萬m2×（48元-26.25元）=652.5萬元。

十二：總結

    目前，我國墻體發展的整體要求，是由粘土向非粘土、實心向空心、小塊向大塊、重質向輕質的方向發展，粉煤灰輕質墻板正是以其輕質、環保、節能、利廢、高效、質優、價廉而成為建筑工程之首選。投資生產粉煤灰輕質隔墻板不僅具有顯著的經濟效益，還有不可估量的環境效益，符合國家產業政策和行業發展方向，符合國家發展低碳經濟的戰略決策，因此是一個十分理想的投資項目。
