【樓承板生產視頻 現場實拍】3D裝配式鋼筋桁架樓層板設備生產視頻

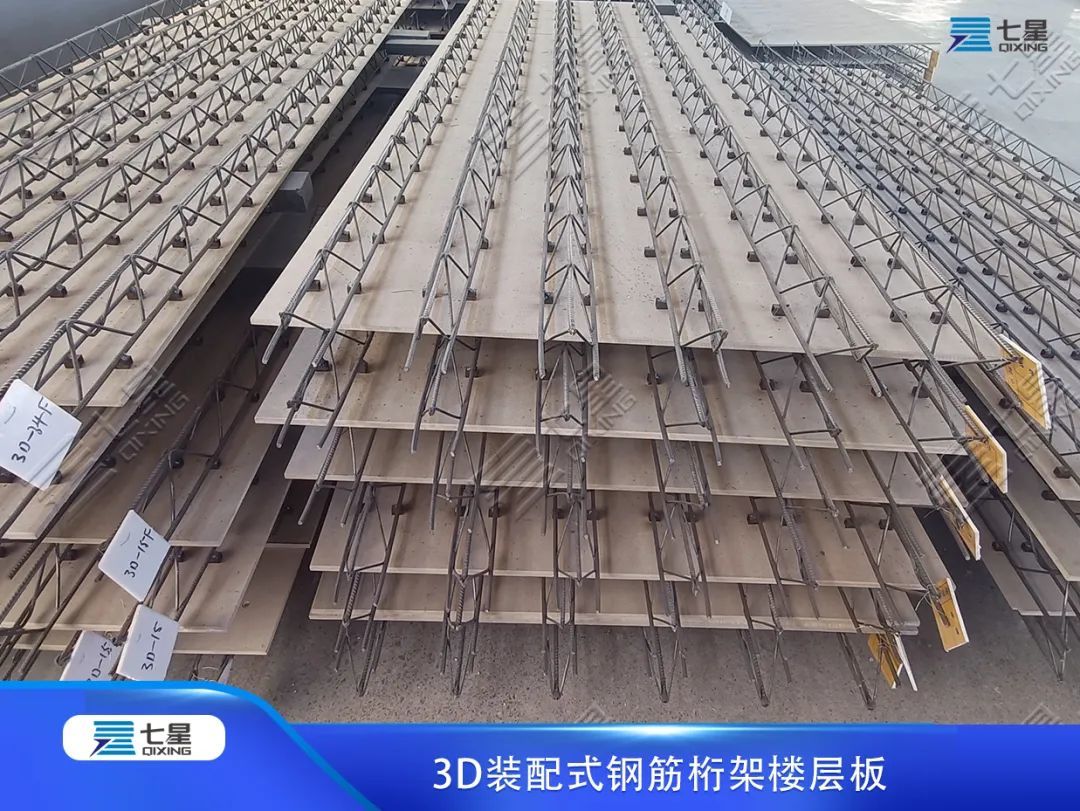

一、3D鋼筋桁架樓層板簡介及優勢分析
3D鋼筋桁架樓層板是將鋼筋桁架與纖維水泥平板(免拆底模)連接成一體的立體組合樓承板,適用于抗震設防烈度8度及以下地區混凝土和鋼結構裝配式建筑。是裝配式建筑中應用量最多的一種部品構件。具有生產施工工藝簡單,運輸施工方便;底板表面平整,可替代樓板模板,實現免拆模、免抹灰,減少施工工序、降低運輸成本、幾乎無損耗、保證室內凈高,降低工程造價等特點,立足于當前和未來裝配式建筑發展的市場潛力大。
3D裝配式鋼筋桁架樓層板設備生產視頻現場實拍
1、生產工藝簡單,運輸施工方便
3D鋼筋桁架樓層板全部采用自動化生產線生產,設備投資小,自動化程度高,生產工藝簡單,不需要澆筑混凝土和蒸壓等復雜工序,與預制混凝土疊合板相比,生產工人減少4/5,底板重量僅是預制混凝土疊合板的1/6,運輸施工方便,生產安裝人工成本較低。
2、按傳統鋼筋混凝土樓板設計,不需設置后澆帶
3D鋼筋桁架樓層板底板厚度一般為12mm,不參與結構受力計算,樓板設計按普通現澆混凝土樓板設計,設計計算簡單。底板上側可布設通長橫向受力鋼筋,板縫連接處不需設置混凝土后澆帶,施工方便。
3、保證室內凈高,工程造價相對較低
3D鋼筋桁架樓層板與預制混凝土疊合板相比,應用于中、小跨度樓板時,可減少30mm厚混凝土,增加室內凈高18mm,比普通混凝土樓板僅減少室內凈高12mm,保證了房屋居住舒適度,降低了工程造價。
傳統預制混凝土疊合板生產工藝繁雜,自動化成度低,屬于半機械半人工生產,模具組裝、鋼筋綁扎、混凝土搗平等工序都是手工作業,尤其是工廠預制混凝土構件,預制構件設備投資較大、占地較大。
七星實業QX系列3D裝配式鋼筋桁架樓層板結構設計科學合理,工藝技術領先、設備自動化程度高,人工成本低,生產效率高,節能環保,產品質量穩定可靠,施工應用技術成熟,應用效果良好,經濟效益明顯,具有較強的技術領先優勢和市場競爭優勢。
二、3D鋼筋桁架樓承板標準圖集和規程
